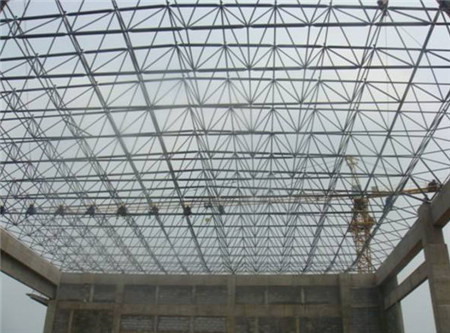

鋼結構網架是由許多桿件根據建筑形體要求,依照一定的規律進行安排,通過節點連接組成的一種網狀的三維桿系結構。下面就由華邦鋼結構給大家詳細介紹一下平面桁架系網架。
一、兩向正交正放網架
網架自身屬幾何可變體系。適用于建筑平面為正方形或接近正方形且跨度較小的情況。兩個方向的桿件內力差別不大,受力較均勻。由兩組分別與邊界平行的平面桁架互成90°交叉組成。同一方向的各平面桁架長度一致。
二、兩向正交斜放網架
短桁架對長桁架有嵌固作用,受力有利。角部產生拔力,常取無角部形式。比正交正放網架加工空間剛度大,受力均勻,用鋼省。適用于建筑平面為矩形的情況。
三、兩向斜交斜放網架
短桁架對長桁架有嵌固作用,受力有利。角部產生拔力,常取無角部形式。
四、三向網架
幾何不變體系,網架空間剛度大,受力性能好,內力分布也較均勻。桿件數量多,節點構造比較復雜。三向網架適用于大跨度且建筑平面為三角形、六邊形、多邊形和圓形的情況。
由平面桁架相互交叉所組成,其上、下弦桿長度相等,桿件類型少,且上、下弦桿和腹桿在同一平面內。一般應使斜腹桿受拉,豎桿受壓。斜腹桿與弦桿間的夾角宜在40°~60°之間。
