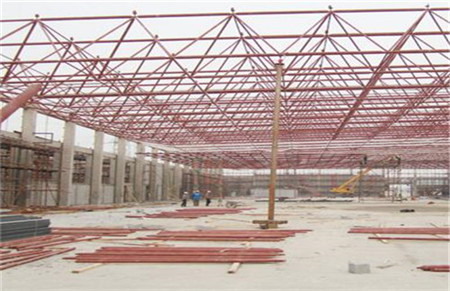

鋼結構網架的組成形式和內力分析
2021-03-03 09:45 鋼結構網架 陜西鋼結構
鋼結構網架的組成形式主要分三類：
1、由平面桁架系組成，有兩向正交正放網架、兩向正交斜放網架、兩向斜交斜放網架和三向網架四種形式。
2、由四角錐體單元組成，有正放四角錐網架、正放抽空四角錐網架、斜放四角錐網架、棋盤形四角錐網架和星形四角錐網架五種形式。
3、由三角錐體單元組成，有三角錐網架、抽空三角錐網架和蜂窩形三角錐網架三種形式。
殼型網架結構按殼面形式分主要有柱面殼型網架、球面殼型網架和雙曲拋物面殼型網架。
鋼結構網架按所用材料分為鋼網架、鋼筋混凝土網架和鋼與鋼筋混凝土組成的組合網架，其中以鋼網架用得較多。
鋼結構網架的內力分析是高次超靜定結構體系。板型網架分析時，一般假定節點為鉸接，將外荷載按靜力等效原則作用在節點上，可以按空間桁架位移法，即鉸接桿系有限元法進行計算。也可以采用簡化計算法，諸如交叉梁系差分分析法、擬板法等進行內力、位移計算。
單層殼型網架的節點一般假定為剛接，需要按剛接桿系有限元法進行計算;雙層殼型網架可以按鉸接桿系有限元法進行計算。單層和雙層殼型網架都可以采用擬殼法簡化計算。
