關于鋼結構螺栓連接設計以及動作效果要求
2021-02-08 11:10 鋼結構建筑 陜西鋼結構

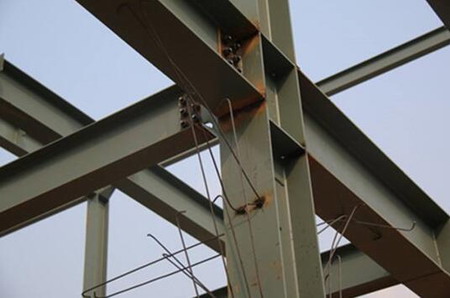

連接元件由連接部件(夾板、扣板、托架、連接板)和連接器(高強度螺栓、銷和焊接)組成，下面簡稱螺栓，鋼結構中的螺栓連接需要與結構分析中的假設一致。連接應該能夠傳遞計算出的設計動作效果。關節變形不影響動作效應的分布，也不影響框架的整體變形。在半剛性結構中，構件之間的連接需要根據實驗確定的實際作用變形特性，提供構件間作用的可預測程度。
在簡單鋼結構中，構件之間的連接應能夠變形，以提供連接所需的旋轉。連接不應產生對結構任何部分產生不利影響的抑制彎曲力矩。連接的旋轉能力應由連接的細節提供。該連接應被認為受到與連接細節相適應的反應剪切力的影響。
通過分配設計動作效果來設計構件的連接和相鄰區域，使其符合以下要求:
1、分布式設計動作效果與作用于連接的設計動作效果處于平衡狀態。
2、連接中的變形在連接元件的變形能力范圍內。
3、所有連接元件及其相鄰區域都能夠抵抗作用于其上的設計動作效果。
4、在設計作用和變形下，連接元件需要保持穩定。
設計應以一種公認的方法為基礎，以實驗證據為依據。由于安裝鋼結構螺栓而產生的剩余作用不需要考慮。
鋼結構螺栓組的設計行為應當分析基于以下假設:
1、連接板應被認為是剛性的，并相對于彼此旋轉，即螺栓組的瞬時中心。
2、在只受純偶的情況下，螺栓組的瞬時旋轉中心與螺栓組的質心重合。在桿群受群心受平面內剪力作用的情況下，瞬時旋轉中心無窮大，設計剪力均勻分布在群內。在所有其他情況下，要么單獨對純耦合進行獨立分析，要么對螺栓群質心施加平面剪力進行獨立分析，要么對應使用進行識別分析。
3、假定每個螺栓的設計剪力與螺栓到瞬時中心的半徑成直角，并與該半徑成正比。
