解析鋼結構焊縫外觀質量檢測
2021-01-06 09:03 鋼結構建筑 陜西鋼結構
一、鋼結構焊縫外觀質量標準
一級焊縫不能有表面氣孔、夾渣、弧坑裂紋、電弧擦傷、咬邊、未焊滿、根部收縮等缺陷;二級焊縫不能有表面氣孔、夾渣、弧坑裂紋、電弧擦傷等缺陷，未焊滿、根部收縮、咬邊、接頭不良等缺陷不能超出規范要求;三級焊縫未焊滿、根部收縮、咬邊、弧坑裂紋、電弧擦傷、接頭不良、表面夾渣、表面偏差氣孔等缺陷不能超出規范要求偏差。

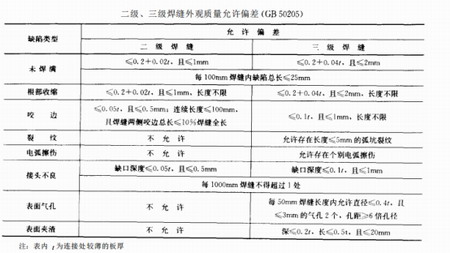

檢查二級、三級焊縫外觀質量標準需要符合下圖的規定。
焊出凹形的角焊縫，焊縫金屬與母材間需要平緩過渡;加工成凹形的角焊縫，不能在其表面留下切痕。焊縫感觀需要達到：外形均勻、成型較好，焊道與焊道、焊道與基本金屬間過渡較平滑，焊渣和飛濺物基本清除干凈。
二、檢查數量
每批同類構件抽查10%，且不能少于3件;被抽查構件中，每一類型焊縫按條數抽查5%,且不能少于1條;每條檢查1處，總抽查數不能少于10處。
三、檢查方法
焊縫外觀缺陷通過觀察檢查或使用放大鏡、焊縫量規和鋼尺檢查，當存在疑義時，采用滲透或磁粉探傷檢查。
