解析鋼結構空間框架
2021-01-04 09:22 鋼結構建筑 陜西鋼結構
鋼構件通常用于平面結構中,例如樓面、屋面或墻面。但是,鋼構件也可用于空間結構體系中,例如塔或多層建筑的框架結構。

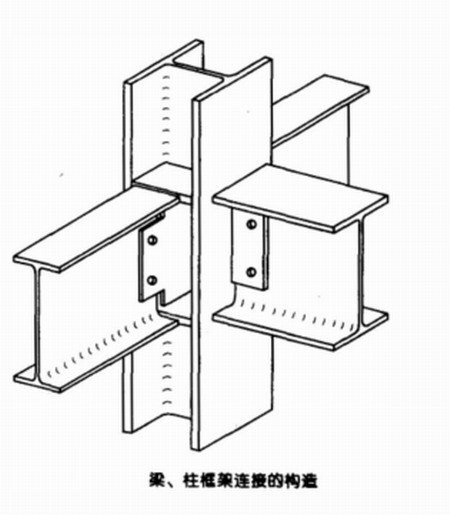

產品的開發和應用往往是相互關聯而發展的,例如W型鋼,W型鋼的幾何特性有比較寬的翼緣,而且大多數的翼緣表面是水平的而非錐形,這樣可以利用相同節點構造,從而使框架裝配變得很容易。下圖所示為在兩層樓之間連續的多層鋼柱,鋼梁從所有四個水平方向與柱形成框架,W型鋼柱(其橫截面實際上為I字形或H形鋼)很適合此類受力結構。為了得到下圖所示節點,柱應具有以下的特性:
1、翼緣必須足夠寬以容納柱翼緣一側的框架梁。
2、翼緣之間的距離(即W型鋼的高度)必須足夠大,以容納嵌固在柱腹板間的梁的框架連接。
3、對于上圖所示的構造,柱的拼接節點必須位于梁平面的上部或下部。
下列是關于W型鋼柱的常用經驗法則:
1、柱的最小截面高度。對于多層結構,柱的截面高度至少為10in。對于重型荷載和大跨框架梁,柱的截面高度宜為12in或14in。
2、柱的最小翼緣寬度。當柱為帶翼緣的型鋼時,則柱翼緣寬度至少為6in。當然可以采用更寬的翼緣。實際上,對于采用名義尺寸為10、12和14in的柱而言,常用近似的方柱。
3、柱的一般拼接位置,將柱的拼接點放在距離梁上部上方3ft的地方,大約一臂高處,這樣便于安裝構件。
當設計鋼結構空間框架時,必須包括與平面體系相關的所有構件。另外,應考慮以下因素:
1、無論是否可能,上層柱應位于下層柱正上方。
2、在某個豎向平面內,框架由柱和梁組成。
