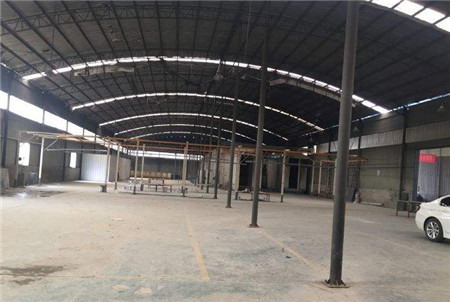

門式鋼架輕型鋼結構建筑的結構形式
2020-12-17 09:14 鋼結構建筑 陜西鋼結構
1、在門式鋼架輕型鋼結構建筑體系中,屋蓋可以采用壓型鋼板屋面板和冷彎薄壁型鋼檁條,主剛架可以采用變截面實腹剛架,外墻可以采用壓型鋼板墻面板和冷彎薄壁型鋼墻梁。主剛架斜梁下翼緣和剛架柱內翼緣出平面的穩定性,由與檁條或墻梁相連接的隅撐來保證。主剛架間的交叉支撐可以采用張緊的圓鋼。
2、門式剛架分為單跨、雙跨、多跨剛架以及帶挑檐的和帶毗屋的剛架等形式。多跨剛架中間柱與斜梁的連接可以采用鉸接。多跨剛架可以采用雙坡或單坡屋蓋,必要時也可以采用由多個雙坡屋蓋組成的多跨剛架形式。
3、根據跨度、高度和荷載不同,門式剛架的梁、柱可以采用變截面或等截面實腹焊接工字形截面或軋制H形截面。設有橋式吊車時,柱可以采用等截面構件。變截面構件一般改變腹板的高度做成楔形;必要時也可以改變腹板厚度。結構構件在安裝單元內一般不改變翼緣截面,當必要時,可以改變翼緣厚度;鄰接的安裝單元可以采用不同的翼緣截面,兩單元相鄰截面高度宜相等。
4、門式剛架的柱腳多按鉸接支承設計,一般為平板支座,設一對或兩對地腳螺栓。當用于廠房且有5t以上橋式吊車時,宜將柱腳設計成剛接。
5、門式鋼架輕型鋼結構建筑的屋面坡度宜取1/8—1/20,在雨水較多的地區宜取其中的較大值。
6、門式鋼架輕型鋼結構建筑的外墻,除采用以壓型鋼板等作圍護面的輕質墻體外,還可以采用砌體外墻或底部為砌體、上部為輕質材料的外墻。
7、門式剛架可以由多個梁、柱單元構件組成。柱一般為單獨的單元構件,斜梁可以根據運輸條件劃分為若干個單元。單元構件本身采用焊接,單元構件之間可以通過端板以高強度螺栓連接。
8、門式鋼架輕型鋼結構建筑可以采用隔熱卷材做屋面隔熱和保溫層,也可以采用帶隔熱層的板材做屋面。
