結構構件現場試驗荷載的方法
2020-09-24 09:38 西安鋼結構 鋼結構公司
1、現場試驗可以采用均布加載，對大跨度復雜鋼結構體系如鋼屋架、桁架、網架等，也可以采用集中吊載，對小型構件還可以根據自平衡原理，設計專門的反力裝置，利用千斤頂進行集中加載。當試驗荷載與目標使用期內的荷載形式不同時，需要按荷載等效原則換算。

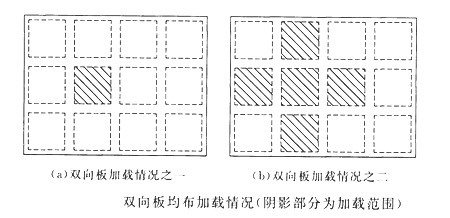

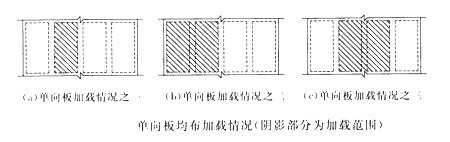

2、對于構件中的單向連續板，需要分三種情況進行均布加載，承載力檢驗荷載實測值取三者的最低值;對于構件中的雙向連續板，需要分兩種情況進行均布加載，承載力檢驗荷載實測值取兩者中的較低值。
3、均布荷載可以用荷重塊，可以采用現場經計量后的袋砂、袋石子、袋水泥或磚塊等。荷重塊應按區格成垛堆放，垛與垛之間的間隙不能小于50mm，以免形成拱作用。
4、試驗可以采用分級加載，每級荷載不能大于最大試驗荷載的20%。構件的自重應作為第一級加載的一部分。加載至最大試驗荷載后，應分級卸載。
5、每級加、卸載完成后，需要持續15min;在最大試驗荷載作用下，需要持續1小時以上。在持續時間內，應觀察試驗構件的反應。持續時間結束時，應觀察并記錄各項讀數。

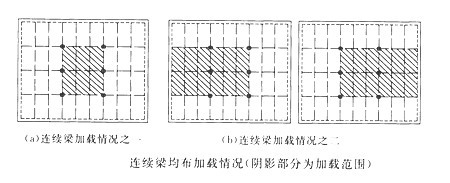

6、對于構件中的連續梁，需要分兩種情況進行均布加載，承載力檢驗荷載實測值取二者的較低值。
7、當在規定的荷載持續時間內出現標志性破壞如屈服、失穩、斷裂、變形超限等時，應取本級荷載值與前一級荷載值的平均值作為其承載力檢驗荷載的實測值;當在規定的荷載持續時間結束后出現標志性破壞時，應取本級荷載作為其承載力檢驗荷載實測值。
8、構件的撓度可以用百分表、位移傳感器、水平儀等進行測量。當采用等效集中荷載模擬均布荷載進行試驗時，撓度實測值應乘以修正系數。當采用三分點加載時，修正系數取0.98;當采用其他形式集中加載時，修正系數應經計算確定。
9、鋼結構構件應力檢測，可以根據實際條件選用應力磁測儀或電阻應變儀進行實際應力監測。電阻應變儀可測得加、卸載過程中的應力變化情況;應力磁測儀可測得當前狀態的總應力。
