鋼結構廠房屋面板材與連接形式
2020-06-15 09:24 鋼結構廠房 陜西鋼結構

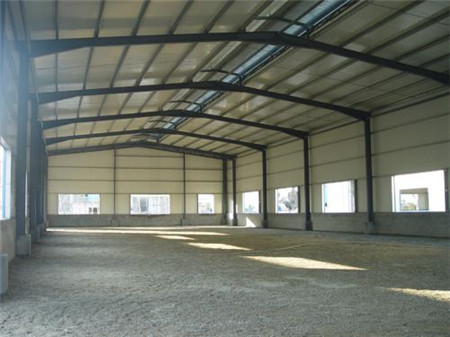

鋼結構廠房的結構分為結構部分與圍護部分,結構部分主要負責鋼結構廠房的荷載與受力情況,而圍護結構主要負責建筑的立面造型與抵抗外部惡劣天氣對廠房內部穩定環境的影響,其屋面主要承受自重和屋頂上的風、雪以及上人的荷載。

鋼結構建筑的屋面根據材料與制作手段的不同分為彩色壓型鋼板、彩色鋼板夾芯板、多彩油氈瓦、各種輕質屋面板、GRC板、金屬拱形波紋屋面、復合壓型鋼板等幾種類型。而鋼結構廠房主要選用彩色壓型板與夾芯板,其常用規格有YX25-205-820、YX51-470、YX76-380-7600、YX51-410-8200等板型,既有360度卷邊板、暗扣板搭接連接,也有打釘板。檁條為自重較輕的薄壁C型或Z型鋼檁條,屋面坡度設計一般為1/10~1/15。
鋼結構廠房的屋面板在連接形式上主要分為長向連接和側向連接兩種。長向連接的主要采用上坡的板材壓住下坡的板材邊,即搭接方式,在搭接處要采用防水密封膠將壓條固定。
而側向連接的固定方式主要有三種:
一、 搭接連接
這種方式是將鋼板相互搭接重疊,再使用螺栓、鉚釘或自攻螺釘將其連成整體。其中又根據其施工技術的不同分為帶密封膠槽與不帶密封膠槽兩種,這種方法屋面螺釘暴露在外,波峰均比較低。這樣很容易出現螺釘銹蝕和屋面漏水的現象。
二、暗扣式連接
這種方式是利用平頭自攻螺釘將屋面板連在屋面檁條上,再將壓型屋面板與固定支座扣合。這種方式無螺釘外露,所以漏水情況和銹蝕情況可以得到很好的控制,但是由于檁條與螺釘直接相連,所以在發生熱脹冷縮的情況時無法得到很好的控制。
三、 咬合暗扣式連接:
這種方法是一種比較先進的連接方式,是通過滑動支架來固定屋面板,即可以保證屋面板的防水性的先進,又可以增強屋面板的整體性,還可以避免熱脹冷縮變形的發生。
