分析鋼結構住宅防雷裝置的組成部分
2020-05-21 10:10 鋼結構住宅 陜西鋼結構

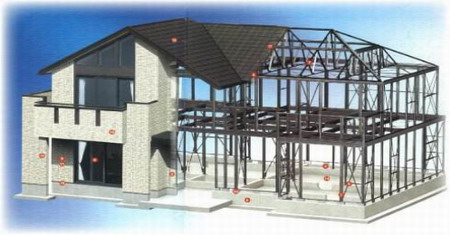

鋼結構住宅由于自身材料導電的特性,在防雷裝置上與傳統建筑有所不同,所以對于鋼結構住宅的防雷設計成為了一項重要設計,通常防雷裝置是由接閃裝置、引下線和接地裝置三部分組成,接下來說明這三部分在鋼結構住宅中的設計以及安裝要求。
閃接裝置是在建筑中接受雷電流與吸引閃電的導體,通常有針型、帶型、網型結構,也可以將金屬屋面作為閃接器。閃接器一般位于防雷裝置的頂部,高出建筑物,目的是將雷電引向自身,承接直擊雷電放電。閃接器一般由幾個形式之一或任意組合而成:獨立避雷針、直接裝設在建筑物上的避雷針、避雷帶或避雷網、屋頂上的永久性金屬物及金屬屋面,還可以利用鋼結構住宅內的鋼結構件。接閃器應鍍(浸)鋅,焊接處應涂防腐漆,在腐蝕性較強的場所,還應適當加大其截面或采取其他防腐措施。
避雷引下線是將閃接器所接收的雷電引向接地裝置的導體,按照材料可以分為:鍍鋅接地引下線和鍍銅接地引下線、銅材引下線(此引下線成本高,一般不采用)、超絕緣引下線。在安裝過程中,防雷引下線暗敷設焊接面要足夠,焊口要干凈整潔,不要出現咬肉、裂縫、氣孔等現象,如果出現,要按照規范進行修補。引下線要均勻刷抹防銹漆,并檢查是否有漏刷現象,如發現要立即補刷,鋼門窗、鐵欄桿接地引線遺漏,應及時補上。圈梁的接頭未焊,應進行補焊。引下線的固定支點間距離不應大于2m,敷設引下線時應保持一定松緊度。
接地裝置通常有兩個概念,一是防雷接地,可以將鋼結構住宅所受的雷電電流從住宅傳導向地面,保護建筑不受到雷擊的損害,二是靜電接地,由于鋼材具有導電性有時在受到電流沖擊時還可能短暫的具有磁力,這會導致住宅自身產生靜電,靜電積蓄在結構中,會造成結構的相互吸引和排斥,最終導致構件破壞。接地裝置是防雷裝置的重要組成部分。接地裝置向大地泄放雷電流,限制防雷裝置對地電壓不致過高。接地體分為自然接地體與人工接地體。自然接地體一般是利用建筑基礎的鋼筋焊接而成,人工接地體是人工專門制作的,又分為水平和垂直接地體兩種。水平接地體是指接地體與地面水平,而垂直接地體是指接地體與地面垂直。人工接地體水平敷設時一般用扁鋼或圓鋼,垂直敷設時一般用角鋼或鋼管。
