鋼結構廠房門式剛架結構各構件的作用
2020-04-10 09:13 鋼結構廠房 陜西鋼結構

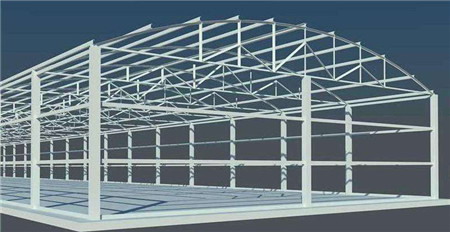

一、門式剛架
鋼結構廠房上的各種荷載主要由門式剛架來承擔并將其傳給基礎，剛架與基礎的連接有剛接和鉸接兩種形式。一般采用鉸接的形式，如果鋼結構廠房的水平荷載較大，高度比較高或者是剛度要求較高時，也可以采用剛接的形式。門式剛架的特點是平面內剛度較大而平面外剛度較小，在豎向荷載作用下柱對梁有約束作用，因而能減少梁的跨中彎矩;同樣，在水平荷載作用下，梁對柱也有約束作用，能減少柱內的彎矩。
二、屋面檁條
鋼結構廠房的屋面檁條用來承擔屋面的荷載(比如屋面板、巖棉板)，并將屋面荷載傳給剛架結構，另外檁條還通過螺栓與剛架連接起來與墻架梁一起形成一個空間結構。
三、墻架梁
墻架梁其主要承擔墻體的自重和作用于墻面上的水平荷載(風荷載)，并將風荷載傳給主體結構。
鋼結構廠房門式剛架結構與地面基礎是通過地腳螺栓連接的，當水平荷載的作用形成的剪力較大時螺栓就要承擔這些剪力，但是這部分剪力不希望螺栓來承擔，所以在設計的過程中需要通過設置剛架柱腳與基礎之間的剪力鍵來承擔這部分剪力。
