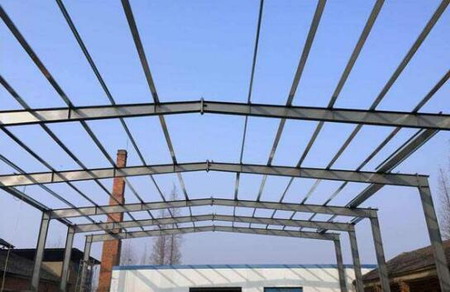

鋼結構廠房柱間支撐與構件的連接
2020-02-14 14:39 鋼結構廠房 陜西鋼結構
1、當有吊車時,需要在鋼結構廠房中設置上、下柱間支撐,并需要在鋼結構廠房兩端增設上段柱柱間支撐;抗震設防烈度為7度時結構長度大于120米,當抗震設防烈度為8-9度時,鋼結構廠房的長度大于90米,可以在單元中部的1/3處內設置兩道上、下段柱間支撐。

2、鋼結構廠房中柱間交叉支撐的長細比、支撐斜桿和水平面的夾角、支撐交叉點節點板的厚度規定如下:
(1)、柱間交叉支撐的長細比、支撐斜桿與水平面的夾角、支撐交又點節點板的厚度規支撐桿件的長細比不能超過相關規定。
(2)、支撐斜桿與水平面的夾角不要大于55°。
(3)、支撐交叉點的節點板厚度不能小于10mm。
3、下柱支撐與柱腳連接的位置和構造的質量,需要保證將地震作用直接傳遞給低部或柱底,這就要求支撐的交點需要于基礎的底部或柱底;當6-7度不能直接傳遞到基礎上時,需要估計出支撐對柱和基礎產生的不利影響。
4、下段柱間支撐的基礎頂部需要設置混凝土拉梁與混凝土基礎連成整體。
5、柱間支撐桿件可以采用整根材料,超過材料最大長度規格時,可以采用對接焊縫等措施進行拼接。而柱間支撐與桿件的連接,需要大于或等于支撐桿件塑性承載力的1.2倍。
