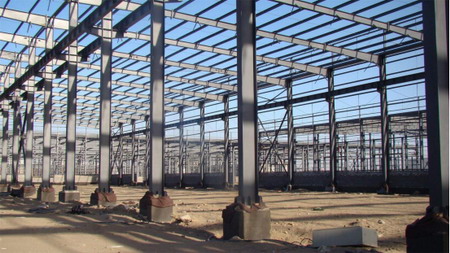

鋼結構廠房柱間交叉支撐都有哪些要求?
2019-09-30 09:02 鋼結構廠房 陜西鋼結構
1、在有吊車的情況下,可以在鋼結構廠房單元中部設置上、下柱間支撐,并且還要在兩端增設上段柱柱間支撐。當抗震設防烈度為7度時,結構單元長度應大于120米;當抗震設防烈度為8、9度時,結構單元長度應大于90米,最好在單元中部1/3處內設置兩道上、下段柱間支撐。

2、鋼結構廠房中柱間交叉支座的長細比、支撐斜桿與水平面的夾角、支撐交叉點節點板的厚度規定如下:
(1)、柱間交叉支座的長細比、支撐斜桿和水平面的夾角、支撐交叉點節點板的厚度支撐桿件的長細比不得超過相關規定。
(2)、水平面和支撐斜桿的夾角不能大于55°。
(3)、支撐交叉點的節點板厚度不能小于10mm。
3、柱腳連接與下柱支撐的結構措施和位置,應確保將地震作用直接傳遞給基礎,即支撐的交點應位于基礎底部或柱底。
4、下段柱間支撐的基礎應該沒有混凝土拉梁與混凝土基礎連成整體。
5、柱間支撐桿件可以采用整根材料,當超過材料的最大長度時,可以采用對接焊縫等強度拼接。構件和柱間支撐的連接,不能小于支撐桿件塑性承載力的1.2倍。
