鋼結構中軸心受力構件的截面形式
2019-08-27 09:00 陜西鋼結構 華邦鋼結構

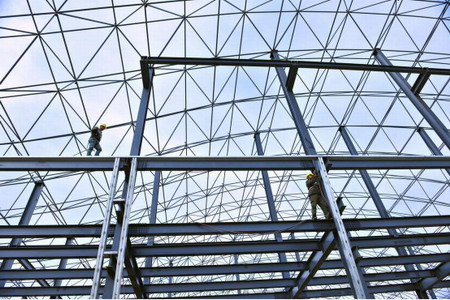

在鋼結構中軸心受力構件的應用非常的廣泛,例如桁架、網架、網殼和塔架等的桿件體系。這類結構通常假設其節點為鉸接連接,當無節間荷載作用時,只受軸向拉力與壓力的作用,分別稱為軸心受拉構件與軸心受壓構件。
軸心壓桿也經常用作工業建筑的工作平臺支柱。柱由柱頭、柱身與柱腳組成。柱頭用來支承平臺梁或桁架,柱腳主要是將壓力傳至基礎。
軸心受力構件的截面形式主要有實腹式與格構式兩大類。
實腹式構件制作簡單,與其他構件連接也比較方便,其常用截面形式很多。可直接選用單個型鋼截面,如圓鋼、鋼管、角鋼、T型鋼、工字鋼等,也可以選用由型鋼或鋼板組成的組合截面。一般桁架結構中的弦桿與腹桿,除了T型鋼外,還可以采用角鋼或雙角鋼組合截面,在輕型結構中可以采用冷彎薄壁型鋼截面。以上這些截面中,截面緊湊(如圓鋼與組成板件寬厚比較小截面)或對兩主軸剛度相差懸殊者(單槽鋼、工字鋼),一般只用于軸心受拉構件。而受壓構件一般采用較為開展、組成板件寬而薄的截面。
格構式構件容易使壓桿實現兩主軸方向的等穩定性,剛度大,抗扭性能好,用料也比較省。其截面可以由兩個或多個型鋼肢件組成,肢件間采用綴條或綴板連成整體,綴板和綴條都稱為綴材。
在進行軸心受力構件的設計時,需要同時滿足第一極限狀態與第二極限狀態的要求。對于承載能力的極限狀態,受拉構件都是以強度控制,而受壓構件需要同時滿足強度與穩定性的要求。對于正常使用的極限狀態,是通過保證構件的剛度來限制其長細比來達到的。因此,按其受力性質的不同,軸心受拉構件的設計需要分別進行強度與剛度的驗算,而軸心受壓構件的設計需要分別進行強度、剛度與穩定性的驗算。
