鋼結構工程質量控制的散布圖法
2019-06-21 09:01 鋼結構工程 陜西鋼結構
在鋼結構工程質量問題原因分析中，常常遇到一些變量共同處于一個統一體中，也就是說，施工質量中影響質量的因素之間，存在相互關系，相互制約，在一定的條件下又相互轉化，有些變量之間存在確定性的關系，但有些變量之間卻存在著相關關系，即它們之間不是一種嚴格的函數關系，它們之間既有關系，但又不能由一個變量的數值精確地求出另一個變量的值。

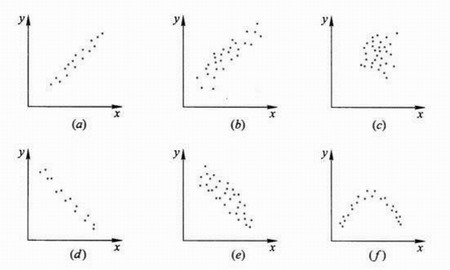

將兩種有關的數據列出，并用點子填在坐標圖上，觀察兩種因素之間的關系，這種圖稱為散布圖，又稱散點圖、相關圖。用散布圖可觀察判斷兩個質量特性之間的關系，以便對產品或工序進行有效的控制。
散布圖法在鋼結構工程施工中經常用到的如焊接中碳當量與熱影響區硬度之間的關系;涂裝中鋼材溫度、空氣相對濕度與露點的關系;熱處理中鋼的淬火溫度與硬度的關系;組裝與成品尺寸的關系;組裝間隙與焊接收縮之間的關系等。
