鋼結構布置圖可采用哪些表示法及要求
2019-01-11 16:16 陜西鋼結構 華邦建設

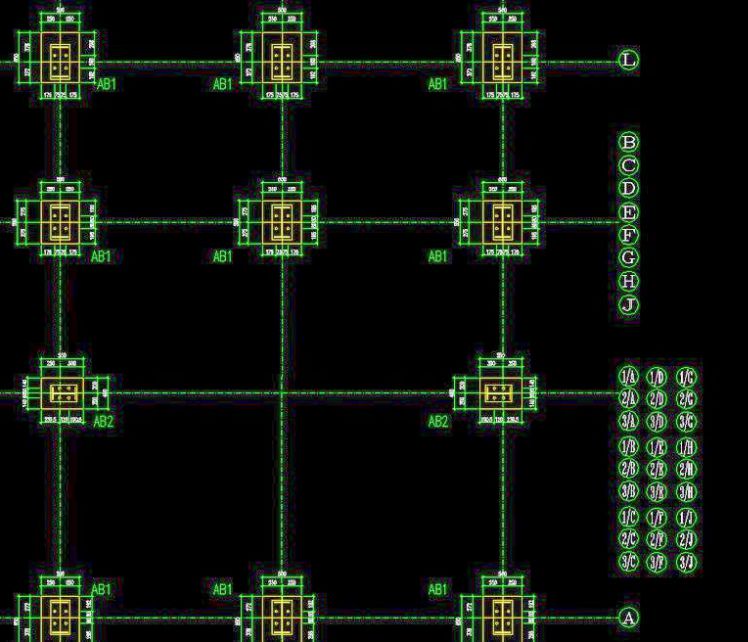

鋼結構布置圖可采用單線表示法、復線表示法及單線加短構件表示法,并且要符合以下要求:

1、單線表示時,應使用構件重心線(細點劃線)定位,構件采用中實線表示,非對稱截面應在圖中注明截面擺放方式。
2、單線加短構件表示時,應使用構件重心線(細點劃線)定位,構件采用中實線表示,短構件使用細實線表示構件外輪廓,細虛線表示腹板或肢板,短構件長度一般為構件實際長度的1/3~1/2。
3、復線表示時,應使用構件重心線(細點劃線)定位,構件使用細實線表示構件外輪廓,細虛線表示腹板或肢板。
4、非對稱截面可采用外輪廓線定位。
