鋼結構住宅應用技術—建筑業10項新技術
2018-01-16 11:00
中國鋼結構資訊網
系統管理員
為貫徹落實《國務院辦公廳關于促進建筑業持續健康發展的意見》（國辦發[2017]19號），加快促進建筑產業升級，增強產業建造創新能力，住建部組織編制了《建筑業10項新技術（2017版）》。
《建筑業10項新技術（2017版）》的頒布，一是貫徹落實新發展理念、優化升級建筑業發展的需要。增強科技創新能力，既是建筑業轉變發展方式、推進工程技術領域進入并跑、領跑階段的關鍵核心，也是推動工程建設領域向高質量發展的重要支撐。
二是順應工程技術發展趨勢、破解區域不平衡不充分發展的需要。加快促進建筑業結構升級和可持續發展的共性技術和關鍵技術推廣應用，引導建筑企業采用先進適用、成熟可靠的新技術，提高工程科技含量，保證工程質量和安全生產，是我們的根本任務。
而對于
鋼結構技術方面的應用，特別是住宅方面的應用，集成匯整理了項目案例、技術內容、技術指標和使用范圍幫助大家更好的了解。
技術內容
鋼結構住宅建筑
設計應以集成化住宅建筑為目標，應按模數協調的原則實現構配件
標準化、設備產品定型化。采用鋼結構作為住宅的主要承重結構體系，對于低密度住宅宜采用冷彎薄壁型鋼結構體系為主，墻體為墻柱加石膏板，樓蓋為C型格柵加輕板；對于多、高層住宅結構體系可選用鋼框架、框架支撐（墻板）、筒體結構、鋼框架—鋼混組合等體系，樓蓋結構宜采用鋼筋桁架樓承樓板、現澆鋼筋混凝土結構以及裝配整體式樓板，墻體為預制輕質板或輕質砌塊。目前鋼結構住宅的主要發展方向有可適用于多層的采用帶鋼板剪力墻或與普鋼混合的
輕鋼結構；可適用于低、多層的基于方鋼管混凝土組合異形柱和外肋環板節點為主的鋼框架體系；可適用于高層以鋼框架與混凝土筒體組合構成的混合結構或以帶鋼支撐的框架結構；以及適用于高層的基于方鋼管混凝土組合異形柱和外肋環板節點為主的框架-支撐和框架-核心筒體系以及鋼管束組合剪力墻結構體系。
輕型鋼結構住宅的鋼構件宜選用熱軋H 型鋼、高頻焊接或普通焊接的H 型鋼、冷軋或熱軋成型的鋼管、鋼異形柱等；多
高層鋼結構住宅結構柱
材料可采用純鋼柱或鋼管混凝土柱等，柱截面形狀可采用矩形、圓形、L形等；外墻體可為砂加氣板、灌漿料墻板或蒸壓加氣混凝土砌塊，內墻體可選用輕鋼龍骨石膏板等板材，樓板可為鋼筋桁架樓承板、疊合板或現澆板。
除常見的裝配化鋼結構住宅結構體系之外，模塊
鋼結構建筑開始發展。模塊建筑是將傳統房屋以單個房間或一定的三維建筑空間進行模塊單元?jiǎng)澐郑總€(gè)單元都在工廠預制且精裝修，單元運輸?shù)焦さ卣w連接而成的一種新型建筑形式。根據結構形式的不同可分為：全模塊建筑結構體系以及復合模塊建筑結構體系，復合模塊建筑結構體系又可分為：模塊單元與傳統框架結構復合體系、模塊單元與板體結構復合體系、外骨架（巨型框架）模塊建筑結構體系、模塊單元與剪力墻或核心筒復合結構體系；模塊外圍護墻板可選用加氣混凝土板、薄板鋼骨復合輕質外墻、輕集料混凝土與巖棉板復合墻板；模塊底板可采用鋼筋混凝土結構底板、輕型結構底板；頂板可為雙面鋼板夾
芯板。
鋼結構住宅建設要以產業化為目標做好墻板的配套工作，以試點工程為基礎做好鋼結構住宅的推廣工作。
技術指標
鋼結構住宅結構設計應符合工廠生產、現場裝配的工業化生產要求，構件及節點設計宜標準化、通用化、系列化，在結構設計中應合理確定建筑結構體的裝配率。
鋼結構住宅應遵循現行國家標準《
裝配式鋼結構建筑技術標準》GB/T 51232進行設計，按現行國家標準《建筑工程抗震設防分類標準》GB50223的規定確定其抗震設防類別，并應按現行國家標準《建筑抗震設計規范》GB50011進行抗震設計。結構高度大于80m的建筑宜驗算風荷載的舒適性。
鋼結構住宅的防火等級應按現行國家標準《建筑設計防火規范》GB 50016確定，防火材料宜優先選用防火板，板厚應根據耐火時限和防火板產品標準確定，承重的鋼構件耐火時限應滿足相關要求。
適用范圍
冷彎薄壁型鋼以及輕型鋼框架為結構的輕型鋼結構可適用于低、多層（6層，24m以下）住宅的建設。多高層裝配式鋼結構住宅體系最大適用高度應符合《裝配式鋼結構建筑技術標準》GB/T 51232的規定，主要參照值如下：

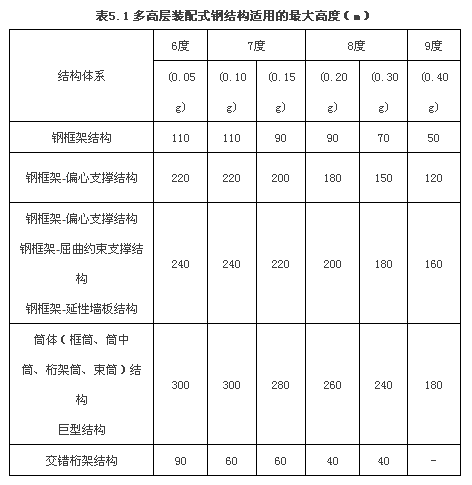

表5.1 多高層裝配式鋼結構適用的最大高度結構體系6度7度8度9度（0.05g）
對于鋼結構模塊建筑，1～3層模塊建筑宜采用全模塊結構體系，模塊單元可采用集裝箱模塊，連接節點可選用集裝箱角件連接；3～6層可采用全模塊結構體系，單元連接可采用梁梁連接技術；6～9層的模塊建筑單元間可采用預應力模塊連接技術，9層以上需要采用模塊單元與剪力墻或核心筒相結合的結構體系。
鋼結構住宅建設要以產業化為目標做好墻板的配套工作，以試點工程為基礎做好鋼結構住宅的推廣工作。
【
