概述上下弦支撐與屋架的連接節點
2023-07-13 08:53 陜西鋼結構 華邦建設

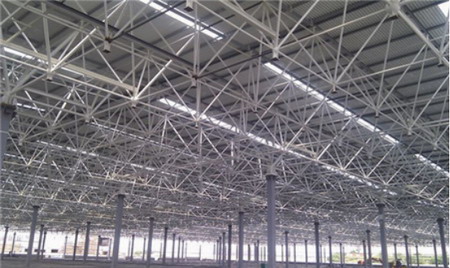

一、上弦支撐與屋架的連接節點
為避免支撐桿件與屋面檁條或大型屋面板主肋等相碰，上弦支撐的交叉斜桿當采用單角鋼時其角鋼豎直邊都需要朝下外伸。在兩交叉桿相交處，一桿連續，另一桿切斷并以節點板相連。在上弦支撐的連接中，交叉斜桿軸線對屋架中面常有難以避免的偏心，但需要使偏心為最小。有檁屋蓋中的交叉斜桿在交叉點如剛好遇上中間檁條時，交叉斜桿可與焊在中間檁條下面的節點板用螺栓連接。此時該中間檁條即可作為屋架上弦的一個側向支承點。
二、下弦支撐與屋架的連接節點
下弦交叉支撐中的兩個角鋼在交叉點都可不切斷，其一的外伸邊朝上，另一的外伸邊朝下，兩角鋼間在交叉點用厚度等于水平節點板的填板以一個C級螺栓相連。
