支撐構件的內力計算
2023-05-18 10:18 陜西鋼結構 華邦建設
計算各支撐桿件的內力時，假設各連接節點都為鉸接，并忽略各桿件的偏心影響，即各桿件都可以按軸心受拉或軸心受壓構件計算。

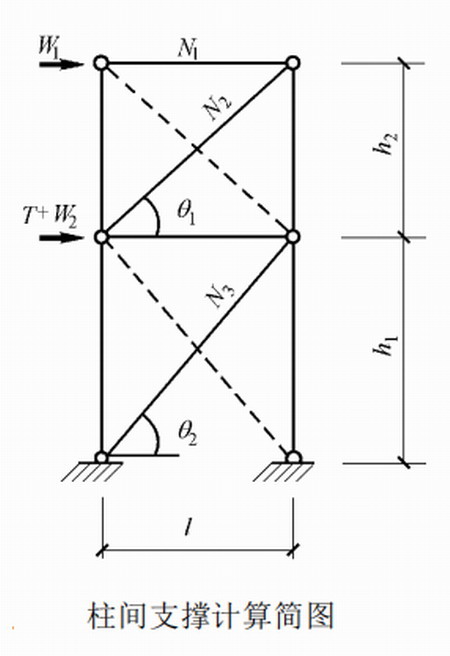

柱間支撐的內力，需要根據該柱列所受縱向荷載按支承于柱腳基礎上的豎向懸臂桁架計算。對于帶有交叉腹桿的支撐可以按拉桿體系設計，也可以按壓桿設計。所謂按拉桿設計，是假定交叉腹桿只承受拉力，一旦受壓即失去穩定而退出工作。所謂按壓桿設計，是假定所有桿件都可以受壓，此時需要按超靜定結構計算支撐體系的內力。當交叉腹桿截面相同時，可以假設兩桿內力的絕對值相同，以簡化計算。在內力分析時，必須考慮荷載方向的可變性。
當同一柱列設有多道縱向柱間支撐時，縱向力在各支撐間可以按平均分布考慮。
