高強度螺栓的質量驗收要點
2023-02-09 09:45 陜西鋼結構 華邦建設

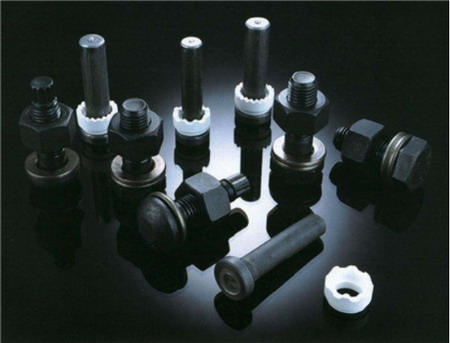

1、鋼結構用高強度螺栓連接副其品種、規格、性能等需要符合國家現行產品標準和設計要求,出廠時需要附帶產品合格證明文件、中文標志及檢驗報告。高強度大六角頭螺栓連接副和扭剪型高強度螺栓連接副出廠時需要隨箱帶有扭矩系數和緊固軸力(預拉力)的檢驗報告。
2、鋼結構制作和安裝單位分別進行高強度螺栓連接摩擦面的抗滑移系數試驗和復驗,現場處理的構件摩擦面需要單獨進行摩擦面抗滑移系數試驗,其結果需要符合設計要求,并提出試驗報告和復驗報告。
3、對扭矩扳手扳前扳后必須進行校核,其誤差不能大于3%,并作記錄。
4、扭剪型高強度螺栓緊固檢査,以目視確認螺栓梅花卡頭被專用扳手擰掉,即判定終擰合格。對不能采用專用扳手緊固的螺栓,需要按高強度大六角頭螺栓檢驗方法檢査,不能采用專用扳手以外的方法將螺栓的梅花取掉。
5、高強度螺栓連接副需要按包裝箱配套供應,包裝箱上需要標明批號、規格、數量及生產日期。螺栓、螺母、墊圈外表面需要涂油保護,不能出現生銹和沾染臟物等現象。螺紋不能損傷,并按5%箱數抽査。
6、對建筑結構安全等級為一級、跨度40米及以上的螺栓球節點鋼網架結構,其連接用高強度螺栓需要進行表面硬度試驗。8.8級的高強度螺栓其硬度應為HRC21—29;10.9級高強度螺栓其硬度應為HRC32—36,并且不能有裂縫,按規格抽查8只。
7、高強度螺栓連接副的施擰順序和初擰、終擰扭矩需要符合設計要求和國家現行行業標準《鋼結構高強度螺栓連接的設計施工及驗收規程》JGJ82的規定。
8、高強度螺栓連接副終擰后,螺栓絲扣外露應為2至3扣,其中允許有10%的螺栓絲扣外露1扣或4扣。
9、高強度螺栓連接摩擦面需要保持干燥、整潔,不能有飛邊、毛刺、焊接飛濺物、焊疤、氧化鐵皮、污垢等,除設計要求外摩擦面不能涂漆,需要全面檢查。
10、高度螺栓應自由穿入螺栓孔。高強度螺栓孔不能采用氣割擴孔,擴孔數量需要征得設計同意。擴孔后的孔徑不能超過1.2d(d為螺栓直徑),連接處不能出現間隙、松動、未擰緊情況,需要對被擴螺栓孔全數檢查。
