支撐與框架的連接
2023-02-01 09:44 陜西鋼結構 華邦建設

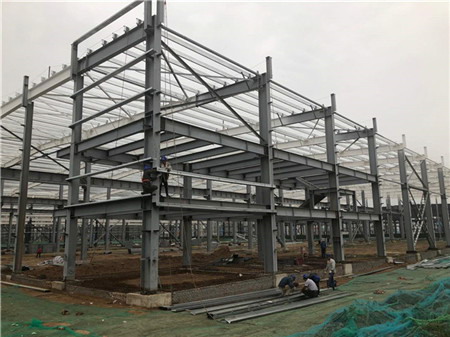

除偏心支撐結構外，支撐的中心線與梁柱軸心線匯交于一點。當受構造條件的限制有不大于支撐桿件寬度的偏心時，節點設計需要計入由偏心產生的附加彎矩的影響。
當無抗震設計要求時，可以采用支撐的實際受力設計節點，如果支撐的內力很小，則需要按支撐桿件承載力設計值的1/2進行節點設計。有抗震設計時，需要按與支撐桿件截面等強度的原則設計支撐節點。
當支撐采用單(雙)角鋼或單(雙)槽鋼時，支撐節點可以采用節點板的連接方式，支撐與節點板的連接可以采用高強度螺栓連接或焊接。
在側向剛度要求較高的結構或大型重要結構中，一般采用H型鋼做支撐構件。此時有兩種做法，一是將H型鋼的腹板位于框架平面內，還有是H型鋼的腹板朝向框架平面外。當H型鋼支撐的腹板位于框架平面內時，節點可以采用支托式連接，其平面外計算長度可以取軸線長度的0.7倍。當H型鋼支撐的腹板朝向框架平面外方向時，其平面外計算長度可以取軸線長度的0.9倍。
當支撐翼緣傳遞給梁和柱時，在連接處梁、柱都需要設置加勁肋，以使支撐翼緣上的內力能可靠傳給梁柱。支撐翼緣與箱形柱連接時，在柱壁板內的相應位置需要設置水平加勁隔板。加勁肋或隔板的尺寸、厚度及連接需要分別按支撐翼緣內力的垂直和水平分力來確定，同時不小于支撐的翼緣厚度，并與梁柱的截面尺寸協調。
為便于制作和安裝，帶中心支撐的梁柱節點通常采用柱外帶懸臂梁段的形式，使梁柱接頭與支撐節點錯開。支撐桿件本身則采用高強度螺栓拼接連接。
