超聲波探傷的基本原理
2022-12-22 09:37 陜西鋼結構 華邦建設
超聲波是指頻率高于50kHz，人耳聽不見的聲波。金屬探傷使用超聲波的頻率一般在1MHz至5MHz。
超聲波探傷根據探傷原理、顯示方式、波的類型不同有各種不同的方法，其中在探傷中應用最廣的是脈沖反射法，其基本原理是超聲波探頭將電脈沖轉換成聲脈沖(機械振動)，聲脈沖借助于聲耦合介質傳入到金屬中，如果在金屬中存在缺陷，則發送的超聲波信號的一部分就會在缺陷處被反射回來，返回到原來的方向，再次用探頭接收該超聲波且將聲脈沖信號轉換為電脈沖信號，測量該信號的幅度及其傳播時間就可評定工件中該缺陷的嚴重程度及其位置。

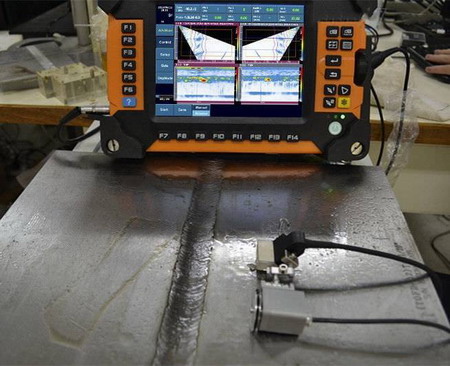

經常用于焊縫探傷的A型脈沖反射式垂直探傷和斜角探傷的原理。在斜角探傷中，從事先測定的折射角及在探傷儀顯示屏讀取的至缺陷的超聲波的傳播距離(聲程)，就可按幾何學原理計算出缺陷的位置。
