格構式檁條的截面形式
2022-11-29 09:35 陜西鋼結構 華邦建設

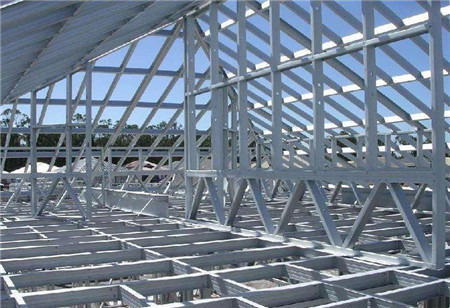

當屋面荷載較大或檁條跨度超過9米時,應選用格構式檁條。目前常用的格構式檁條的截面形式包括下撐式、平面桁架式和空腹式。

一、平面桁架式
桁架式檁條分為平面桁架式和空間桁架式檁條。平面桁架檁條又可分為兩類:一類由角鋼和圓鋼制作,其中上弦桿采用倒置的等邊角鋼,其余桿件采用圓鋼制作;另一類由冷彎薄壁型鋼制作。剛架主要部分上弦桿和受壓端腹桿多采用薄壁方管或槽鋼,下弦桿和其他腹桿用圓鋼或槽鋼制作。平面桁架式檁條的優點是平面內剛度大、用鋼量省。而空間桁架式檁條橫截面呈等邊三角形,由三個平面桁架組成的完整空間桁架體系,其結構合理,受力明確,整體剛度大,不需要設置拉條,安裝方便。
二、下撐式
下撐式檁條的下弦桿和撐桿都為冷彎薄壁型鋼,下弦常采用圓鋼。這種檁條桿件數量少、構造簡單、制作方便、用鋼量小。
三、空腹式
空腹式檁條系由薄壁角鋼通過綴板焊接而成,其優點是構造簡單、取材容易,與實腹式檁條相比用鋼量小,但因綴板間距較密,焊接和拼裝制作費工,且焊接后變形較大。
檁條一般設計成單跨簡支構件,實腹式構件也可設計成連續構件。
