鋼桁架樓承板的施工要點
2022-11-15 09:06 陜西鋼結構 華邦建設
鋼桁架是在壓型樓承板的基礎上優化而來的。在鋼結構生產廠家加工成型，根據需要預制長度。采用鈑金焊接、硅烷化、純錳磷化、水洗烘干、鍍鋅等防腐防銹技術手段，并將防銹膜纏繞密封。

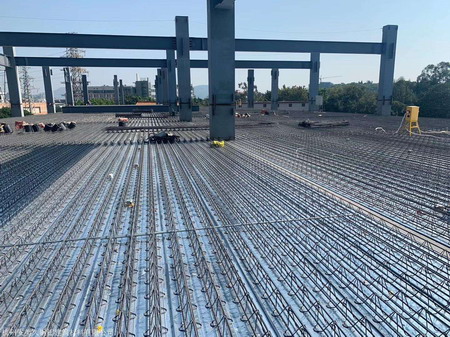

整個施工流程大大節約了人工成本，運輸至施工現場后將鋼桁架樓承板擺放到正確位置，焊接鋼筋、焊接栓釘，鋼筋綁扎，驗收合格后澆筑混凝土。鋼桁架樓承板應注意以下施工要點：
1、施工前應先將捆板吊運到指定的安全區域，并需明確起始點及扣邊方向。
2、邊柱設置支撐構件，角鋼表面與鋼梁表面應保持平整。
3、剪力墻在澆筑混凝土?xí)r應提前設置預埋件，以便與鋼筋桁架樓承板連接，安裝時將預埋件和支撐角鋼焊接，用角鋼作為支撐。
4、鋪設前應按圖紙所示的起始位置設置鋪設基準線。對齊參考基準線安裝第一塊板，然后依次進行其他板的安裝，最后用非標準板收尾。
5、鋪設時應隨鋪設隨點焊，將支座立筋與鋼梁點焊固定。
6、在安裝時板與板之間扣合要緊密，以防澆筑混凝土?xí)r漏漿。
7、鋼筋桁架樓承板在鋼梁上的搭接，桁架長度方向搭接長度不能小于5d(d為鋼筋桁架下旋鋼筋直徑)及50毫米中的較大值。板寬方向的底座模和鋼梁的連接長度不能小于30毫米，以確保在澆注混凝土?xí)r不漏漿;支座豎筋與鋼梁應完全焊接，寬度方向應沿著板邊每隔30厘米與鋼梁點焊固定。
8、根據圖紙及相應規范的要求來調整鋼筋桁架樓承板的位置，板的直線誤差在10毫米內，板的錯口誤差要求小于5毫米。
9、在平面形狀的變化處，可將其進行切割，切割前應對要切割的尺寸進行檢查，復核后，在樓承板上放線。通過機械切割時，端部的支座豎筋還原就位后才可以進行安裝，并與鋼梁點焊固定。
