關于鋼結構涂層的磁性測量法
2022-07-12 09:38 陜西鋼結構 華邦建設

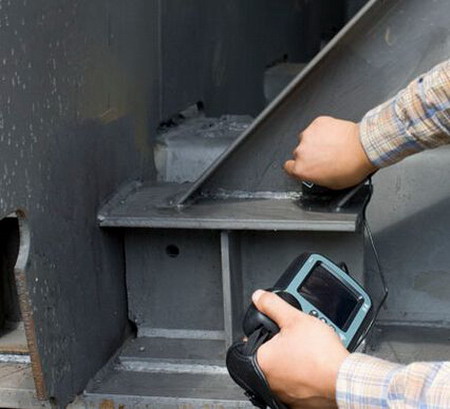

磁性測量法是利用電磁原理測定磁性基體上無磁性涂層厚度的方法。磁性測量法使用的儀器有兩種類型，一種是測量磁體與基體金屬之間的磁引力，該磁引 力由于覆蓋層的存在而受到影響;另一種是測量通過覆蓋層和基體金屬磁通路的磁阻。
國家標準GB4956-85《磁性金屬基體上非磁性覆蓋層厚度測量—磁性方法》，說明了使用磁性測厚儀，無損測量磁性基體金屬上非磁性覆蓋層厚度的方法和要求。使用該方法測量前需要在標樣上對儀器進行系統調節，以確保其測量精度。也可在無涂層基體上進行調節，此時需要對標樣和無涂層基體進行置零比較，其厚度差稱為修正值，供需雙方需要統一試樣、統一方法，從而確定修正值。
采用磁性法測定涂層厚度時，假設曲面探頭與涂層表面的接觸為1個點，扁平探頭的面積需要小于3毫米的圓面積。當有效面積較小時，應至少選3至5個測量點;如果有 效面積大于1平方米時，可選擇9個點，做10次測量，其中第一次測量點和第10次測量點重合。對10次測量結果，取其算術平均值作為涂層的平均厚度值。
磁性測量法的測量誤差一般小于1.5μm，該誤差精度對于通常需要100至200μm厚的熱噴涂防腐蝕涂層來說應該是足夠了。
磁性測量法的測量結果與儀器誤差精度校正和測量人員的操作技巧有直接關系。對測量結果有爭議時，可以采用斷面顯微測量法裁定。
陜西鋼結構熱線：029-86252006
華邦建設網址：www.hgmagnet.com.cn
聯系地址：陜西省西安市北關正街35號方興大廈8樓
