冷彎薄壁型鋼構件的特點
2022-07-04 10:00 陜西鋼結構 華邦建設

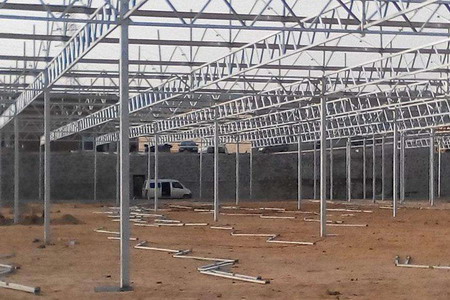

冷彎薄壁型鋼由帶鋼或鋼板輥軋、模壓冷彎或冷拔成型，承重構件的壁厚一般在2毫米至6毫米之間。由于冷彎薄壁型鋼構件的壁薄和截面開展，與普通型材相比，材料(或截面積)相同時截面慣性矩和回轉半徑更大。因此，用作承受壓力和彎矩為主的構件時，可以獲得很好的經濟效果。
冷彎薄壁型鋼采用的鋼材目前只限于Q235鋼和Q345鋼，由于原材料常為帶鋼，質量比普通鋼材差一些，經統計分析，其抗力分項系數比普通鋼結構的抗力分項系數高，因此，冷彎薄壁型鋼的鋼材強度設計值比普通鋼結構的低。同理，其他的強度設計指標，如鋼材抗剪、端面承壓以及焊縫和螺栓的強度設計值都低于普通鋼結構中的相應規定值。但是，冷彎薄壁型鋼構件在冷加工成型過程中，由于冷作硬化的影響，屈服強度將較母材有較大的提高，這種影響稱之為冷彎效應。鋼板冷彎時，棱角部分產生了劇烈的塑性變形，不僅彎曲塑性變形方向出現強化現象，而且還在垂直于冷彎方向也提高了材料的強度。計算表明：截面的棱角部分強度可提高50%，截面的平板部分由于冷彎過程中也經受輾壓，強度提高約10%;按全截面計算，強度平均提高15%左右。因此，當計算截面面積全部有效的受拉、受壓或受彎構件的強度時，可考慮冷彎效應的影響按GB50018規定提高鋼材的強度設計值。
冷彎薄壁型鋼的防腐蝕問題是一個重要問題。但經過幾十年的應用以及國內有關單位長達十年以上的不同地區與不同環境的掛片試驗，說明這種結構用于無嚴重腐蝕性環境時，結構的耐久性是可靠的。目前，冷彎薄壁型鋼構件的防腐蝕問題基本得到解決，應用時可以根據具體使用情況采用金屬保護層(表面合金化鍍鋅、鍍鋁鋅)、防腐涂料等防腐措施。
陜西鋼結構熱線：029-86252006
華邦建設網址：www.hgmagnet.com.cn
聯系地址：陜西省西安市北關正街35號方興大廈8樓
