桁架拼裝的注意事項
2022-05-09 11:07 陜西鋼結構 華邦建設
桁架多是在裝配平臺上放實樣組裝的，即先在平臺上放實樣，據此裝配出第一單面桁架，并施行定位焊，之后再用它做胎模，在其上面進行復制，裝配出第二個單面桁架。在定位焊完了之后，將第二個桁架翻180°下胎，再在第二桁架上，以下面角鋼為準，裝完對稱的單面桁架，即完成一個桁架的拼裝。同樣以第一個單面桁架為底樣(樣板)，依此方法逐個裝配其他桁架。

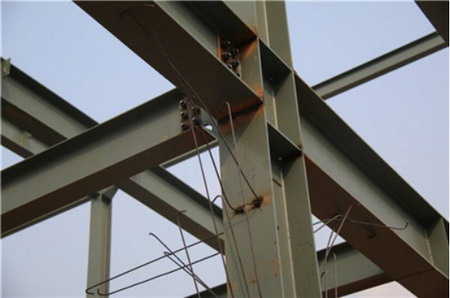

（陜西鋼結構）
施工時，還需要注意以下幾點：
1、無論是弦桿還是腹桿，都需要先單肢拼配焊接矯正，然后進行大拼裝。
2、支座、與鋼柱連接的節點板等需要先小件組焊，矯平后再定位大拼裝。
3、放拼裝胎時需要放出收縮量，一般放至上限(跨度L≤24米時放5毫米，L>24米時放8毫米)。
4、對跨度大于等于18米的梁和桁架，需要按設計要求起拱;對于設計沒有作起拱要求的，但由于上弦焊縫較多，可以少量起拱(10毫米左右)，以防下撓。
5、桁架的大拼裝有胎模裝配法和復制法兩種。胎模裝配法較為精確，適合大型桁架;復制法則較快，適合一般中、小型桁架。
