淺談屋蓋支撐的布置
2022-02-07 10:51 陜西鋼結構 鋼結構公司
屋蓋支撐根據布置的位置可分為五種：上弦橫向水平支撐、下弦橫向水平支撐、下弦縱向水平支撐、垂直支撐和系桿。

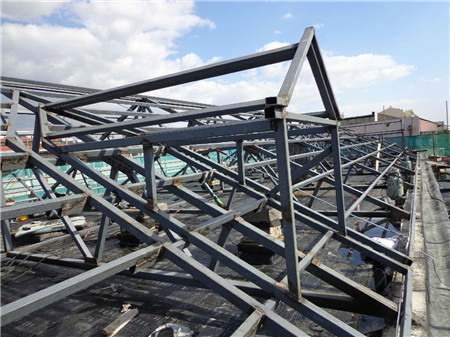

（陜西鋼結構）
一、上弦橫向水平支撐
在有檁屋蓋體系或無檁屋蓋體系中，一般都應設置屋架上弦橫向水平支撐，當有天窗架時，天窗架也應設置橫向水平支撐。
上弦橫向水平支撐布置在房屋兩端或在溫度縫區段的兩端的第一柱間或第二柱間。橫向支撐的間距不宜超過60米，因而當房屋長度超過60米時，在房屋長度中間還應設置一道或幾道支撐。
二、下弦橫向水平支撐
屋架跨度≥18米時;屋架跨度小于18米，但屋架下弦設有懸掛吊車時;廠房內設有噸位較大的橋式吊車或其他振動設備時;山墻抗風柱支承于屋架下弦時，都應設置下弦橫向水平支撐。
T弦橫向水平支撐應與上弦橫向水平支撐在同一柱間內，以便形成穩定的空間體系。
三、下弦縱向水平支撐
當房屋內設有重級工作制吊車或起重噸位較大的中、輕級工作制吊車時;房屋內設有鍛錘等大型振動設備時;屋架下弦設有縱向或橫向吊軌時;屋蓋設有托架和中間屋架時;房屋較高，跨度較大，空間剛度要求高時，都應設置下弦縱向水平支撐。
下弦縱向水平支撐應設在屋架下弦端節間內，與下弦橫向水平支撐組成封閉的支撐體系，提高屋蓋的整體剛度。
四、垂直支撐
垂直支撐是使相鄰兩榀屋架形成空間幾何不變體系的有效構件，保證屋架在使用和安裝時的側向穩定。
垂直支撐應設置在設有上弦橫向支撐的柱間內，在屋架跨度方向還要根據屋架形式及跨度大小在跨中設置一道或幾道。對于梯形屋架，當跨度≤30米時，應在屋架跨中和兩端的豎桿平面內各布置一道垂直支撐;當跨度≥30米時，在無天窗時，應在屋架跨度1/3處和兩端的豎桿平面內各布置一道垂直支撐，有天窗時，垂直支撐應布置在天窗架側柱的兩側。對于三角形屋架，當跨度≤24米時，應在跨中豎桿平面內設置一道垂直支撐;當跨度≥24米時，應根據具體情況布置兩道垂直支撐。
垂直支撐除了在有上弦橫向水平支撐的柱間設置外，為了保證屋架安裝時的穩定，每隔4-5個柱間還應設置一道垂直支撐。
五、系桿
系桿的作用是充當屋架上下弦的側向支撐點，保證無橫向支撐的其他屋架的側向穩定。系桿有剛性系桿和柔性系桿。能承受壓力的為剛性系桿，只能承受拉力的為柔性系桿。
上弦平面內，檁條和大型屋面板均可起剛性系桿作用，因面可在屋架的屋脊和支座節點處設置剛性系桿。下弦平面內，可在屋架下弦的垂直支撐處設置柔性系桿。
當房屋處于地震區時，支撐應有所加強，具體應按抗震規范的規定設置。
