吊車梁都有哪些形式?
2021-12-08 09:15 陜西鋼結構 陜西鋼結構
吊車梁應該能夠承受吊車在使用中產生的荷載。豎向荷載在吊車梁垂直方向產生彎矩和剪力,水平荷載在吊車梁上翼緣平面產生水平方向的彎矩和剪力。吊車的起重量和吊車梁的跨度決定了吊車梁的形式。

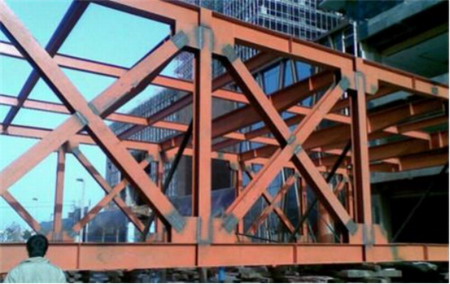

(陜西鋼結構)
吊車梁一般設計成簡支梁,設計成連續梁固然可節省材料,但連續梁對支座沉降比較敏感,因此對基礎要求較高。
吊車梁的常用截面形式可以采用工字鋼、H型鋼、焊接工字鋼、箱型梁及桁架做為吊車梁。桁架式吊車梁用鋼量省,但制作費工,連接節點在動力荷載作用下易產生疲勞破壞,故一般用于跨度較小的輕中級工作制的吊車梁。一般跨度小起重量不大(跨度不超過6米,起重量不超過30t)的情況下,吊車梁可通過在翼緣上焊鋼板、角鋼、槽鋼的辦法抵抗橫向水平荷載。對于焊接工字鋼也可以采用擴大上翼緣尺寸的方法加強其側向剛度。
對于跨度或起重量較大的吊車梁應設置制動結構,即制動梁或制動桁架,由制動結構將橫向水平荷載傳至柱,同時保證梁的整體穩定。制動梁的寬度不宜小于1至1.5米,寬度較大時宜采用制動桁架。吊車梁的上翼緣充當制動結構的翼緣或弦桿,制動結構的另一翼緣或弦桿可以采用槽鋼或角鋼。制動結構還可以充當檢修走道,故制動梁腹板一般采用花紋鋼板,厚度6至10毫米。對于跨度大于或等于12米的重級工作制吊車梁,或跨度大于或等于18米的輕中級工作制吊車梁宜設置輔助桁架和下翼緣(下弦)水平支撐系統,同時設置垂直支撐,其位置不宜設在發生梁或桁架最大撓度處,以免受力過大造成破壞。對柱兩側均有吊車梁的中柱則應在兩吊車梁間設置制動結構。
