解析看圖的方法和步驟
2021-11-24 09:26 陜西鋼結構 鋼結構公司
一、看圖的方法
看圖的方法一般是先要弄清是什么圖紙,要根據圖紙的特點來看。將看圖經驗歸結為:從上往下看、從左往右看、從外往里看、由大到小看、由粗到細看,圖樣與說明對照看,建施與結施結合看。必要時還要把設備圖參照看,這樣才能得到較好的效果。
(陜西鋼結構)
二、看圖的步驟
拿來圖紙后,一般按以下步驟來看圖。先把目錄看一遍,了解是什么類型的建筑,是工業廠房還是民用房屋,建筑面積有多大,是單層、多層還是高層,是哪個建設單位、哪個設計單位,圖紙共有多少張等。這樣對這份圖紙的建筑類型就有了一點初步認識。
按照圖紙目錄檢查各類圖紙是否齊全,圖紙編號與圖名是否相符合。如采用相配套的標準圖,則要看標準圖是哪一類的,圖集的編號和編制單位。然后把它們準備好放在手邊以便到時可以隨時查看。在圖紙齊全后就可以按圖紙順序看圖了。
看圖程序是先年設計總說明,以了解建筑概況、技術要求等,然后再進行看圖,一般按目錄的排列逐張往下看,如先看建筑總平面圖,了解建筑物的地理位置、高程、坐標、朝向以及與建筑物有關的一些情況。作為施工技術人員,看過建筑總平面圖以后,就需要進一步考慮施工時如何進行施工的平面布置。

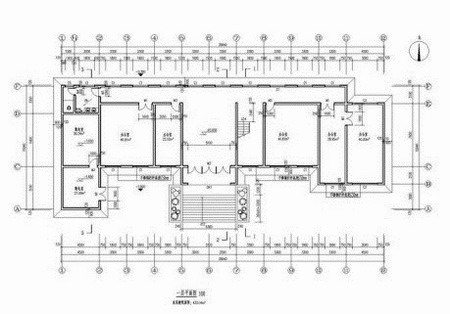

看完建筑總平面圖之后,一般先看施工圖中的平面圖,從而了解房屋的長度、寬度、開間尺寸、開間大小、內部一般的布局等。看了平面圖之后可再看立面圖和剖面圖,從而對建筑物有一個總體的了解。最好是通過看這三種圖之后,能在頭腦中形成這棟房原的立體形象,能想象出它的規模和輪廓。這就需要運用自己的生產實踐經驗和想象能力了。
在對每張圖紙經過初步全面的看閱后,在對建筑、結構、水、電設備的火致了解之后,回過頭來可以根據施工程序的先后,從基礎施工圖開始深入看圖。
先從基礎平面圖、剖面圖了解挖土的深度,基礎的構造、尺寸、軸線位置等開始仔細看圖。按照基礎→鋼結構→建筑→結構設施(包括各類詳圖)這個施工程序進行看圖,遇到問題可以記下來,以便在繼續看圖中進行解決,或到設計交底時再提出得到答復。
在看基礎施工圖時,還應結合看地質勘探圖,了解土質情況,以便施工中核對土質構造,保證地基土的質量。在圖紙全部看完之后,可按不同工種有關部分進行施工,將圖紙再細讀。
