淺談屋架外形的三角形屋架
2021-10-09 09:35 陜西鋼結構 鋼結構公司
三角形屋架適用于陡坡屋面(坡度>1/3)的有檁屋蓋體系，通常與柱子鉸接連接，房屋的整體橫向剛度較低。對簡支屋架來說，荷載作用下的彎矩圖是拋物線分布，與三角形的外形相差懸殊，致使這種屋架弦桿受力不均，支座處內力較大，跨中內力較小，弦桿的截面不能充分發揮作用。支座處上、下弦桿交角過小，內力又較大，支座節點構造復雜。

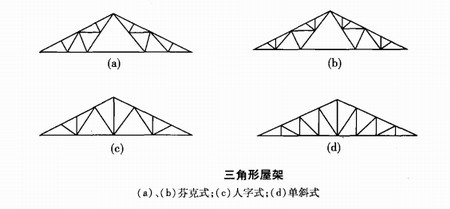

三角形屋架的桿件布置采用芬克式和人字式。芬克式屋架雖然腹桿較多，但其壓桿短、拉桿長，受力相對合理,且可分為兩個小桁架制作與運輸，較為方便。人字式腹桿的節點較少，但受壓腹桿較長，適用于跨度
≤18的情況(跨度一般以3米為模數)。但是，人字式屋架的抗震性能優于芬克式屋架，所以在強地震烈度地區，盡管跨度大于18米，也常用人字式腹桿的屋架。單斜式腹桿的屋架，其腹桿和節點數目均較多，只適用于下弦需要設置天棚的屋架，一般情況較少采用。
屋架的高度取決于建筑要求、屋面坡度、運輸界限、剛度條件(屋架撓度限值為L/500)和經濟高度等因素。三角形屋架屋面坡度為1/3至1/2時，跨中高度一般取H=(1/6至1/4)L。
