鋼材的層狀撕裂
2021-08-03 09:30 陜西鋼結構 鋼結構公司

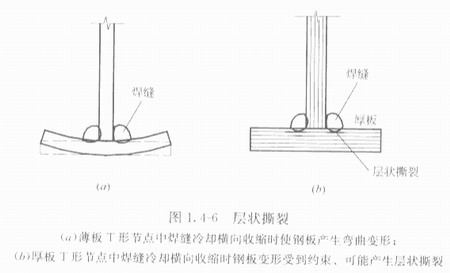

鋼材的層狀撕裂是一種脆性斷裂，主要發生在厚板中，是近30多年才引起注意的一種鋼材破壞形式。鋼材在軋制吋，在順軋制方向的材質最優，橫軋制方向略次。而在厚度方向為最差(厚板在厚度方向常起層狀)。當鋼材在厚度方向產生應變而變形又不受約束時，將使板彎曲如圖1.4-6a所示;當變形受到約束時(如厚板連接)，就有可能在厚板中產生層狀撕裂，如閣1.4-6b所示。圖中沿板厚度方向的應變是由于焊縫冷卻時的橫向收縮所引起。
（陜西鋼結構）

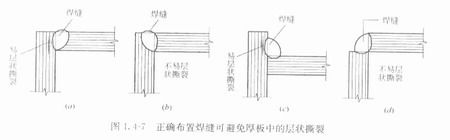

要避免層狀撕裂、焊縫的正確布置非常的重要。圖1.4-7給出了由兩塊鋼板組成的兩個角節點的兩種焊縫布置。圖1.4-7a和圖1.4-7c的布置形式，易使鋼板產生層狀撕裂。改成圖1.4-7b和圖1.4-7d所示的形式后就不易產生層狀撕裂。
在高層鋼結構的梁、柱剛性焊接連接中,在負彎矩產生的拉力作用下，在梁上翼緣水平處的H形截面柱翼緣厚鋼板上將產生沿厚度方向的拉力作用而易發生層狀撕裂。在此情 況下，當鋼板厚度大40毫米時，可以采用在厚度方向有抗層狀撕裂性能的Z向鋼板。這種鋼板的國家標準是《厚度方向性能鋼板》,適用于厚度為15至150毫米、屈服點不大于500N/mm²、屈服點不大于500N/mm²的鎮靜鋼鋼板。鋼板的抗層狀撕裂性能采用厚度方向的拉力試驗的斷面收縮率大小來評定。
免責聲明：本文來源于網絡，由網友提供或網絡搜集，僅供個人研究、交流學習使用，不涉及商業盈利目的。如有版權問題，請聯系本站管理員予以更改或刪除。華邦鋼結構會定期發布西安鋼結構等相關資料文章，包括鋼結構廠房、鋼結構住宅、高層鋼結構、鋼結構場館、鋼結構建筑、鋼結構工程等領域，敬請關注!
更多相關鋼結構公司資訊，請點擊： www.hgmagnet.com.cn
