鋼結構雨棚應該如何設計?
2021-06-15 09:45 陜西鋼結構 鋼結構公司

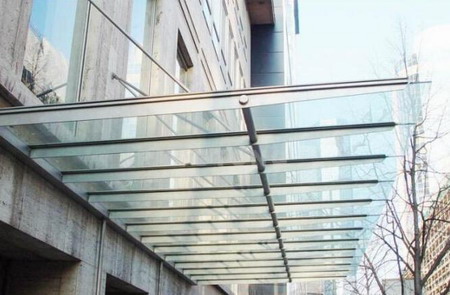

雨棚在任何地方都能用得到的,它具有防水,透光,遮陽等特點,一般在陽臺,樓頂,露臺,門頭等地方安裝。那么,鋼結構雨棚應該如何設計呢?
一、雨篷板
鋼結構雨棚設計需要根據雨棚的長邊和短邊長度比來確定鋼結構雨棚的計算方式,與懸挑板結構不同,雨篷板為四邊支承的板。
二、、雨篷邊梁
鋼結構雨棚板采用雙向板,主梁承重主要來自于板材,鋼結構公司可以根據設計需求,采用照簡支梁或連續梁進行內力和配筋計算,同樣可以滿足邊梁在單向雨篷板的短邊上。
三、雨篷懸挑梁
當鋼結構雨棚的懸挑板靠雨棚主梁支撐,懸挑梁所承受的重量則主要為板傳過來的部分荷載、邊梁傳過來的荷載及自重。設計人員需要考慮在此種情況下,懸挑梁在梁根部截面的剪力和彎矩最大,則需以該截面作為最不利受力截面進行抗彎和抗剪承載力計算。
四、雨篷(圈)梁
與懸挑梁板結構相似,雨篷梁同樣為彎剪扭構件,區別在于,雨篷梁結構是作用在其截面內的扭矩沿梁長方向,且有集中力矩作用,可以將其等效為均布線力矩,或直接計算最不利扭矩即。
更多相關陜西鋼結構資訊,請點擊:www.hgmagnet.com.cn
