搭接接頭的安裝規程
2021-04-29 09:24 陜西鋼結構 鋼結構公司
1、搭接接頭可以采用角焊縫、塞焊和槽焊的方法進行焊接,為防止構件的偏轉,必須至少用兩條橫向或縱向角焊縫、兩排塞焊縫或槽焊縫連接。
2、傳遞軸向力的部件,其搭接焊縫的最小搭接長度應為較薄件厚度的5倍,且不小于25毫米。

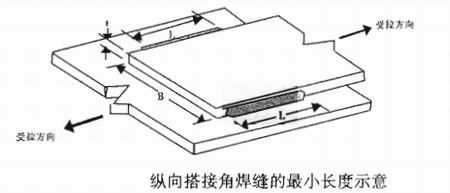

3、單獨用縱向貼角焊縫連接型鋼桿件端部時,型鋼桿件的寬度B應不大于200毫米;當寬度B大于200毫米時,需加橫向角焊或中間塞焊。型鋼桿件每一側縱向角焊縫的長度L應不小于B。
4、如果構件端部搭接接頭僅使用縱向角焊縫,則每一角焊縫長度嚴禁小于兩焊縫間的垂直距離,焊縫間的橫向距離嚴禁超過所連接較薄件厚度的16倍。當搭接貼角焊縫的橫向距離超過規定時,為防止部件翹曲或分離,可以在橫向間距之間進行塞焊或槽焊。當在塞焊孔或槽焊孔內進行貼角焊時,從孔或槽孔的邊緣到開孔件鄰近邊的凈距離嚴禁小于此部件厚度的5倍,同時也不允許小于孔或槽孔直徑或寬度的2倍。
5、搭接接頭的最小搭接長度應為較薄板厚的5倍,但不能小于25毫米,搭接件在橫向或縱向至少有兩條交接焊縫,焊腳尺寸按設計要求。
6、鋼桿件搭接接頭采用圍焊時,在轉角處需要連續施焊。桿件端部搭接角焊縫作繞焊時,繞焊長度應不小于2倍焊腳尺寸,并連續施焊。
7、搭接焊縫傳遞荷載的套管接頭可以只焊一條角焊縫,其管材搭接長度L應不小于5 t(t為t1和t2中較小者),且不能小于25毫米。搭接焊縫焊腳尺寸需要符合設計規定。
