簡述防止層狀撕裂的工藝措施
2021-03-11 09:15 陜西鋼結構 鋼結構公司
1、當翼板板厚大于35毫米時的角接接頭，可以將焊接坡口加工在角接接頭的翼板側，改變翼板在板厚方向的受力狀態，翼板側的坡口寬度宜超過翼板厚度中心;也可以同時在腹板側開一定角度的焊接坡口以便于焊接操作。

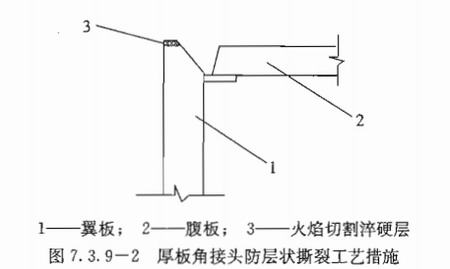

2、當翼板板厚大于35毫米時，對低合金高強鋼角接接頭中翼板自由端面(邊)火焰切割時需要進行切割前預熱，氣割表面硬度<350HV;否則使用于角接接頭中的自由端面可以采用機械或行磨的方式除去切割淬硬層。
3、盡可能減小坡口尺寸以減少焊縫金屬填充量，降低板厚方向的焊接收縮應力。
4、根部或底部焊道焊接時可以適當提高預熱溫度并避免采用較大規范進行焊接。
5、選擇低氫、低硫、低磷焊接材料進行焊接，需要按照規范對焊接材料的儲存、發放、回收和暴露時間進行控制。
7、蓋面焊道焊接時，焊道分布的順序可以由翼板側向腹板側排列方向進行焊接;當翼板較厚時，焊后需要采取緩冷措施。
陜西鋼結構熱線：029-86252006
鋼結構公司網址：www.hgmagnet.com.cn
聯系地址：陜西省西安市北關正街35號方興大廈8樓
