關于焊接預熱和層間溫度的規定
2021-02-22 09:26 陜西鋼結構 鋼結構公司
1、鋼結構接頭的焊接，需要視鋼材的碳當量(化學成分)、板厚、接頭的拘束狀態、焊縫金屬中的含氫量水平及焊接線能量高低等因素來確定合適的預熱溫度，預熱和層間溫度需要足夠防止接頭的裂紋的產生。
2、焊接接頭板厚不同時，需要按接頭中較厚的鋼板厚度確定預熱溫度;焊接接頭材質不相同時，按高強度、高碳當量的鋼材確定預熱溫度。

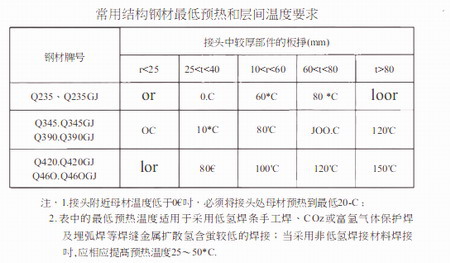

3、常用鋼材焊接最低預熱和層間溫度要求需要符合下圖的規定要求;如通過鋼材可焊性試驗和焊接工藝評定試驗確定預熱溫度，則焊接預熱的最低溫度可以低于下圖要求。層間溫度的最大值可以控制在230℃以下。
4、焊接預熱和層間溫度的保持可以采用電加熱器、火焰加熱器及紅外線等方法進行加熱，并采用專用的測溫儀進行測量。預熱區在焊道兩側，其寬度各為焊件厚度1.5倍以上，且不能小于100毫米。溫度測量點需要距離焊縫或焊道中心線不小于75毫米處。
5、定位焊及焊縫返修處的預熱溫度需要高于正常預熱溫度50℃左右，預熱區域需要適當加寬。
陜西鋼結構熱線：029-86252006
鋼結構公司網址：www.hgmagnet.com.cn
聯系地址：陜西省西安市北關正街35號方興大廈8樓
