解析巨型支撐外筒的受力特性
2021-02-08 11:19 陜西鋼結構 鋼結構公司
一、豎向荷載作用下的受力特性

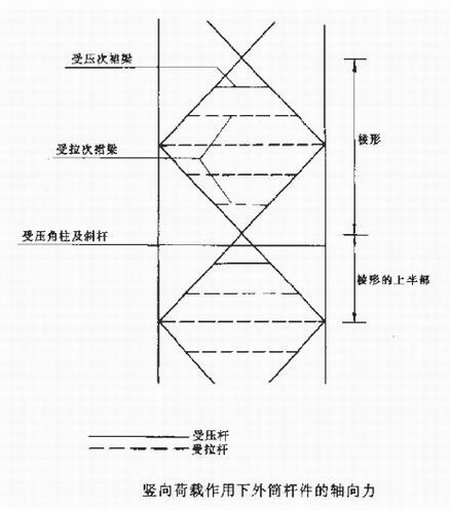

與筒中筒等樓面結構相同之處，是巨型支撐外筒與內筒(僅承擔豎向荷載)在各層樓面的四角區域主次梁布置，一般也不采用設置對角線主斜梁的方法傳遞樓面荷載至角柱，而是采用正交布置主次梁。后一種方法，導致角柱的軸向壓力小于翼緣框架和腹板框架中的中間柱。當外筒的角柱和各中間柱的柱截面尺寸相等時，因巨型支撐斜桿是與角柱及中間柱相連成整體的結構，中間柱又與次裙梁相連，因此支撐斜桿將協調角柱與中間柱的軸向變形及相應的軸向壓力，通過支撐斜桿的協調，將增大角柱的軸向力，并與中間柱的軸向壓力值趨于均勻化。根據角柱與支撐斜桿及主裙梁相連節點上桿端力的平衡條件，以及支撐斜桿與中間柱及次裙梁相連節點上的平衡條件，支撐斜桿將產生壓力，大裙梁產生拉力，一些次裙梁產生拉力，另一些產生壓力。
二、水平荷載作用下的受力特性
在水平荷載作用下，如不設置巨型支撐，由于受剪力滯后的影響，稀柱淺梁外框架的角柱軸向力將大于腹板框架的中間柱，且各柱的軸向力分布圖形是非直線分布的，而且角柱的軸向力也遠大于翼緣框架的中間柱。但是，當設置十字交叉的巨型支撐時，它不僅對腹板框架的柱子進行變形協調，而且通過角柱對翼緣框架的中間柱也進行變形協調。由于支撐斜桿是僅產生軸向變形的桿件，它具有很大的等效豎向剪切剛度，相應地將有效地協調角柱與中間柱的軸向變形，使翼緣框架中的各柱軸向力均勻化;使腹板框架中的中間柱軸向力趨于符合直線分布規律，柱的剪力和彎矩也可得到減小。
在風荷載作用下，迎風面的翼緣框架各柱經巨型支撐斜桿的變形協調，包括支撐斜桿和柱子都將產生軸向拉力，大裙梁產生軸向壓力，部分次裙梁產生軸向壓力或拉力。背風面的翼緣框架各柱、支撐斜桿、大裙梁及小裙梁的受力情況則與迎風面相反。
