鋼結構的管桁架結構是怎么樣設計的呢?
2020-11-13 09:23 陜西鋼結構 鋼結構公司
隨著鋼鐵產量的不斷增長，鋼結構以其自身的優勢，在建筑行業中占據了重要的地位。鋼結構的管桁架結構以它獨特的優勢，更是受到了人們的青睞。那么，鋼結構的管桁架結構是怎么樣設計的呢?
一、桁架截面尺寸變化對其內力的影響
對于空間三角形鋼管桁架而言，當確定了截面高度、上弦寬度以及節間長度后可確定一種截面形狀。隨著上弦寬度的變化，弦桿的內力基本上保持不變，但是腹桿和跨中撓度都有顯著的變化。
二、管桁架結構的受力特點

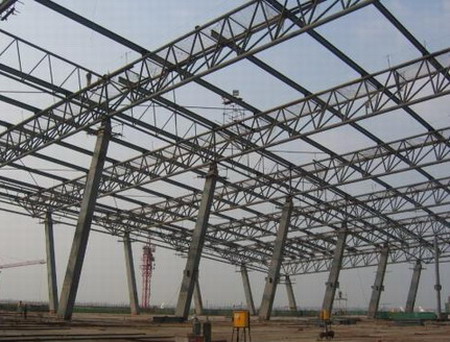

鋼結構的管桁架是用圓桿件在端部相互連接而組成的格構式結構?？臻g三角形鋼管桁架在受到豎向均布荷載作用的時候，表現出腹桿抗剪、弦桿抗彎的受力機理。弦桿軸力的主要影響因素是截面的高度。
三、管桁架結構的結構計算
1、設計基本規定
立體桁架的高度可取跨度的1/12～1/16;立體拱架的拱架厚度可取跨度1/20～1/30，矢高可取跨度的1/3～1/6。弦桿(主管)與腹桿(支管)及兩腹桿(支管)之間的夾角不宜小于30°。
2、計算原則
鋼結構的管桁架結構需要進行重力荷載及風荷載作用下的內力、位移計算。并需要根據具體情況，對地震、溫度變化、支座沉降及施工安裝荷載等作用下的位移、內力進行計算，內力和位移可以按彈性理論，采用空間桿系的有限元方法進行計算。
3、靜力計算
鋼結構的管桁架結構需要經過位移、內力計算后進行桿件截面設計，如桿件截面需要調整應重新進行設計，使其滿足設計要求。
4、抗震計算
在單維地震作用下，進行多遇地震作用下的效應計算時，可以采用振興分解反應譜法，對于體形復雜或重要的大跨度結構可以采用時程分析進行補充計算。
