鋼結構的結構體系有哪些?
2020-07-21 10:00 陜西鋼結構 鋼結構公司

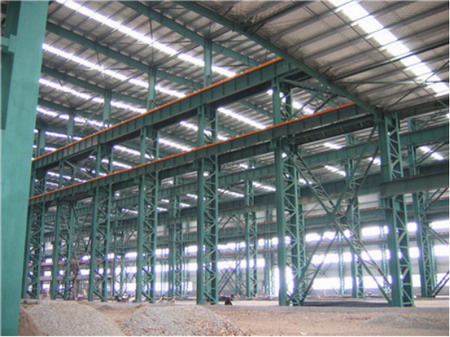

一、框架體系
框架體系是沿縱橫方向由多榀框架構成及承擔水平荷載的抗側力結構,它也是承擔堅向荷載的結構。梁柱連接常采用剛接連接。
二、框架-支撐體系
框架-支撐體系是由框架和帶多列柱間支撐的支撐框架構成的抗側力結構,其中支撐框架是承擔水平剪力的主要抗側力結構,框架承擔少部分水平剪力。
三、框架-內筒體系
框架-內筒體系與建筑平面設計密切相關,建筑平面一般為方形、長寬比不大的矩形、八角形、圓形及三角形時,其使用要求一般需要設置-內筒。內筒是由帶多列柱間支撐和框架組成局部開口的支撐筒;內筒外側為一圈框架,它與內筒構成一抗側力結構,而且內筒為主要抗側力結構。
四、帶伸臂桁架的框架-內筒體系
帶伸臂桁架的框架-內筒體系是對框架-內筒體系在受力特性和水平位移方面有所改善的體系,通過設置伸臂桁架加強外框架與內筒更好地共同工作。伸臂桁架置于內筒的支撐框架平面內。為提高外框架的整體作用,設置伸臂桁架時常伴隨設置腰桁架及帽桁架形成水平加強層。
五、外筒體系
外筒體系的主要特點有:外筒是承擔全部水平剪力的抗側力結構,內筒僅承擔豎向荷載而不承擔水平剪力。外筒體系也可以分為下列兩種:
1、密柱深梁外筒結構體系
密柱深梁外筒結構體系中外筒的柱距較小,裙梁的截面高度很大,相應地外墻面的開洞率常可小于50%,以致裙梁僅產生較小的剪切變形,外筒的剪力滯后效應有較大的改善。
2、巨型支撐外筒結構體系
巨型支撐外筒體系是在四側外框架平面內設置巨型交叉中心支撐,并可在大于5個樓層高度處設置與支撐相連的橫桿,巨型支撐還與框架柱相連,形成剪力滯后效應較小的抵抗水平荷載的外筒結構。其結構布置的特點是不再采用小柱距及高截面的裙梁。
六、筒中筒及成束筒結構體系
設置筒中筒及成束筒兩種結構體系的目的,是擬在結構受力特性及結構側向剛度方面對密柱深梁外筒體系有所改善,以適應建筑高度更高時的設計要求。
筒中筒的外筒為密柱深梁的框架結構,內筒為密柱淺梁的框架結構或由帶多列柱間支撐和框架組成局部開口的支撐筒,內外筒共同工作形成筒中筒結構。由于外筒的側向剛度大于內筒,外筒是筒中筒結構的主要抗側力結構。
由多個小筒組合成整體的成束筒,其側向剛度將大于外筒體系,剪力滯后效應大有改善,相應地柱距也可適當增大,裙梁的截面高度可減小。
除上述主要結構體系外,還可對上述體系進行再組合或略加變更形成具有不同特點的結構體系,如外框架-巨型支撐內筒體系,以及適應下部為大空間建筑使用要求的巨型框架體系等。
