拱形鋼結構節點選型的技術規范
2020-06-02 09:29 陜西鋼結構 鋼結構公司

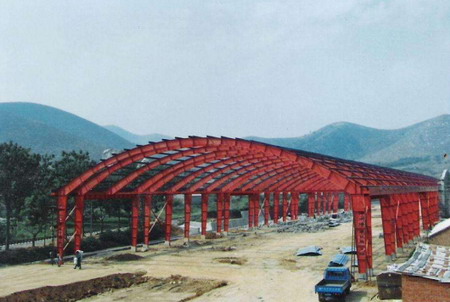

1、拱形鋼結構的節點選型與設計需要遵循構造簡單、整體剛度好、傳力明確、安全可靠、節約材料和施工方便等原則。
2、實腹式截面拱、腹板開孔鋼拱的拼接節點可以采用對接焊縫連接、法蘭連接或端板連接。鋼管桁架拱的弦桿可以通長設置，腹桿與其連接可以采用直接相貫焊接或通 過節點板連接。節點構造與計算需要符合國家現行標準《鋼結構設計規范》GB50017的規定。
3、索拱結構中的鋼索可以穿過拱體截面錨固在上翼緣，也可以通過夾具或錨具連接于拱體或其連接板上。單撐桿與拱體的連接節點可以采用鉸接連接。
4、撐桿與鋼索之間的連接可以采用滑動節點與非滑動節點。當撐桿在索軸線平面內呈V字形布置時，索與撐桿可以采用滑動節點，或施工張拉成型后再與撐桿節點固定，形成非滑動節點。當撐桿為單桿且與拱體鉸接連接時，其撐桿與拉索的連接節點可以采用非滑動節點。
5、車輻式索拱結構的索盤可以采用平板節點、鑄造節點等形式。
6、在鋼管混凝土桁架拱中，腹桿可以與弦桿直接相貫焊接或通過節點板連接。
7、當鋼管混凝土拱的跨度超過30米時，可以在跨中設置 法蘭拼接節點。
