鋼結構設計深化的主要內容有哪些?
2020-02-13 13:49 西安鋼結構 華邦建設

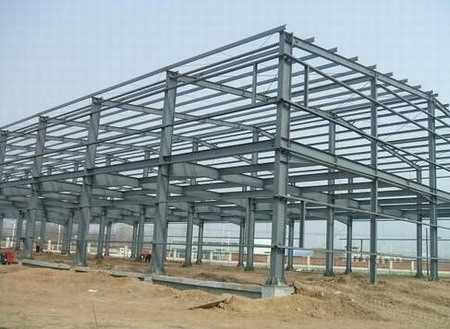

鋼結構設計深化就是對設計進行深化，使圖紙表達面面倶到，連接節點滿足設計要求和安裝要求，最終使工程順利實施。不僅包括了設計所要表達的內容，還包括材料的供求、材料的運輸、安裝方法和順序等方面問題，部分承擔了項目咨詢的角色。
鋼結構設計深化的主要內容：
一、施工全過程仿真分析
施工全過程仿真分析，在大型的橋梁、水電建筑物建設中較早就有應用;隨著大型的項目日益增多，施工仿真逐漸成為大型復雜項目不可缺少的內容。
二、結構設計優化
在仿真建模分析時，原結構設計的計算模型，與考慮施工全過程的計算模型，雖然最終狀態相同，但在施工過程中因為支撐或溫度等原因產生了應力畸變，這些在施工過程構件和節點中產生的應力并不會隨著結構的幾何尺寸恢復到設計狀態而消失，一般會部分地保留下來，從而影響到結構在使用期的安全。
三、節點深化
普通鋼結構連接節點主要有：柱腳節點、支座節點、梁柱連接、梁梁連接、桁架的弦 桿腹桿連接，以及空間結構的螺栓球節點、焊接球節點、鋼管空間相貫節點、多構件匯交鑄鋼節點，還有預應力鋼結構中包括拉索連接節點、拉索張拉節點、拉索貫穿節點等等。 上述各類節點的設計都屬施工圖的范疇。節點深化的主要內容是指根據施工圖的設計原則，對圖紙中未指定的節點進行焊接強度驗算、螺栓群驗算、現場拼接節點連接計算、節點設計的施工可行性復核和復雜節點空間放樣等。
四、構件安裝圖
安裝圖用于指導現場安裝定位和連接。構件加工完成后，將每個構件安裝到正確的位置，并采用正確的方式進行連接，是安裝圖的主要任務。
五、構件加工圖
構件加工圖為構件的制作圖，是構件加工的依據，也是構件出廠驗收的依據。構件加工圖可以細分為構件大樣圖和零件圖等部分。
隨著數控機床和相關控制軟件的發展，零件圖逐漸被電腦自動放樣所替代。目前相貫線切割基本實現了無紙化生產，普通鋼結構的生產。國內先進的加工企業已經逐步走向采用電腦自動套材、下料和加工方向發展。
六、工程量分析
在構件加工圖中，材料表容易被忽視。但卻是深化詳圖的重要部分，它包含構件、零件、螺栓編號，和與之相應的規格、數量、尺寸、重量和材質的信息，這些信息對正確理解圖紙有很大的幫助，還可以很容易得到精確的采購所需信息。通過對這些材料表格進行歸納分類統計，可以迅速制訂材料采購計劃和安裝計劃，為項目管理提供很大的便利。
