鋼桁架的結構類型都有哪幾種?
2019-09-19 11:07 陜西鋼結構 華邦鋼結構
鋼桁架在土木工程中應用很廣泛，例如建筑工程中的屋架、托架、吊車桁架，橋梁中的桁架橋，還有其他領域，如起重機臂架、水工閘門和海洋平臺的主要受彎構件等。大跨度屋蓋結構中使用的鋼網架，以及各種類型的塔桅結構，則屬于空間鋼桁架。
鋼桁架的結構類型有以下幾種：

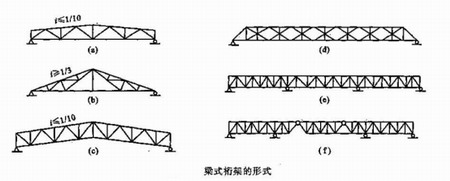

1、簡支梁式(圖(a)—(d))，受力明確，桿件內力不受支座沉陷的影響，施工方便，使用最廣。
2、剛架橫梁式，將如圖(a)、(c)的桁架端部上下弦與鋼柱相連組成單跨或多跨剛架，可提高其水平剛度，常用于單層鋼結構廠房。
3、連續式(圖(e))，跨越較大的橋架常用多跨連續的桁架，可增加剛度并節約材料。
4、伸臂式(圖(f))，既有連續式節約材料的優點，又有簡支梁式不受支座沉陷影響的優點，只是鉸接處構造較復雜。
5、懸臂式，用于塔架等，主要承受水平風荷載引起的彎矩。
鋼桁架按桿件截面形式和節點構造特點可以分為普通、輕型與重型三種。普通鋼桁架通常指在每個節點用一塊節點板相連的單腹壁桁架，桿件一般采用雙角鋼組成的T形、十字形截面或軋制T形截面，構造簡單，應用最廣。輕型鋼桁架指用彎薄壁型鋼或小角鋼及圓鋼做成的桁架，節點處可以用節點板相連，也可以將桿件直接連接，主要用于跨度小、屋面輕的屋蓋桁架。重型鋼桁架的桿件受力較大，一般采用軋制H型鋼或三板焊接工字型截面，有時也可以采用四板焊接的箱形截面或雙槽鋼、雙工字鋼組成的格構式截面;每個節點處用兩塊平行的節點板連接，一般稱為雙腹壁桁架。
